単動形押しシリンダ ／ 最高使用圧力　70MPa

● このシリンダにはラムカプラと着脱できる平アダプタとネジアダプタが付いております。

● ご指定によりワンタッチカプラ（安全ロック機能付き）も用意しております。

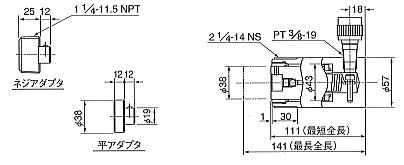

型式：CA10-30

100KN用ミニ押しシリンダ スプリング戻し型

■仕 様

型 式	押し能力 KN	ストローク mm	受圧面積 c�u	必要油量 �t	最長全長 平アダプタ 取付時 mm	最短全長 平アダプタ 取付時 mm	カプラ	質量 kg	最高使用圧力 MPa
CA10-30	100	30	14.52	45	153	123	S-100B	2.0	70

型式：CA10-65

100KN用ショート押しシリンダ
押し戻し型

■仕 様

型 式	押し能力 KN	ストローク mm	受圧面積 c�u	必要油量 �t	最長全長 平アダプタ 取付時 mm	最短全長 平アダプタ 取付時 mm	カプラ	質量 kg	最高使用圧力 MPa
CA10-65	100	65	14.52	95	193	128	S-100B	2.1	70

型式：CA20-50

200KN用ショート押しシリンダ
スプリング戻し型

■仕 様

型 式	押し能力 KN	ストローク mm	受圧面積 c�u	必要油量 �t	最長全長 平アダプタ 取付時 mm	最短全長 平アダプタ 取付時 mm	カプラ	質量 kg	最高使用圧力 MPa
CA20-50	220	50	31.77	160	205	155	S-100B	5.5	70
