単動形押しシリンダ（スプリング戻し形） ／ 最高使用圧力　70MPa

●このシリンダにはラムカプラと着脱できるプランジャーサドルが付いております。

●ご指定によりワンタッチカプラ（安全ロック機能付き）も用意しております。

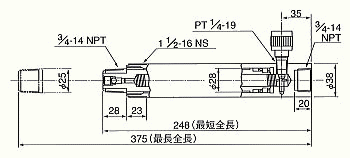

型式：CA4-125

40KN用標準押しラムシリンダ

■仕 様

型式	押し 能力 KN	ストローク mm	受圧 面積 c�u	必要 油量 �t	最長 全長 mm	最短 全長 mm	カプラ	質量 kg	最高使用 圧力 MPa
CA4-125	43	127	6.15	80	375	248	S-40B	1.8	70

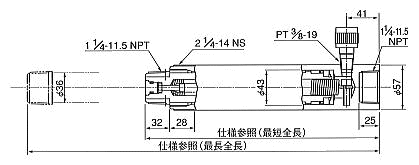

型式：CA10-100

100KN用ミドル押しラムシリンダ

型式：CA10-150

100KN用標準押しラムシリンダ

型式：CA10-250

100KNロング押しラムシリンダ

■仕 様

型式	押し 能力 KN	ストローク mm	受圧 面積 c�u	必要 油量 �t	最長 全長 mm	最短 全長 mm	カプラ	質量 kg	最高使用 圧力 MPa
CA10-100	100	100	14.52	150	352	252	S-100B	4.0	70
CA10-150		150		220	452	302		4.8
CA10-250		250		365	652	402		5.8

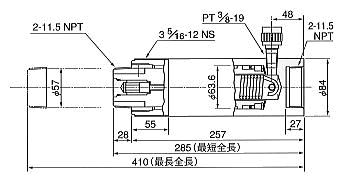

型式：CA20-125

200KN用標準押しラムシリンダ

■仕 様

型式	押し 能力 KN	ストローク mm	受圧 面積 c�u	必要 油量 �t	最長 全長 mm	最短 全長 mm	カプラ	質量 kg	最高使用 圧力 MPa
CA20-125	220	125	31.77	400	410	285	S-100B	10.0	70
