単動形引きシリンダ（スプリング戻し形）／最高使用圧力 600-70MPa

●このシリンダにはラムカプラと着脱できるプランジャーサドルが付いております。

●ご指定によりワンタッチカプラ（安全ロック機能付き）も用意しております。

●引きシリンダを使用する際には、下記別売りのアタッチメント等が必要です。
CD2-125：40KN用（D-4119チェーンホルダー2ヶ　D-4113メールコネクター1ヶ）CD5-150：100KN用（D-134自在プルヘッド２ヶ　D-116メールコネクター1ヶ）

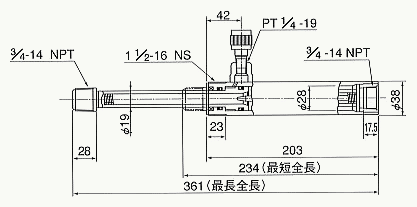

型式：CD2-125

40KN用 （能力20KN）
引きラムシリンダ
スプリング戻し型

型 式	押し 能力 KN	ストローク mm	受圧 面積 c�u	必要 油量 �t	最長 全長 mm	最短 全長 mm	カプラ	質量 kg	最高使用 圧力 MPa
CD2-125	20	127	3.32	45	361	234	S-40B	1.5	60

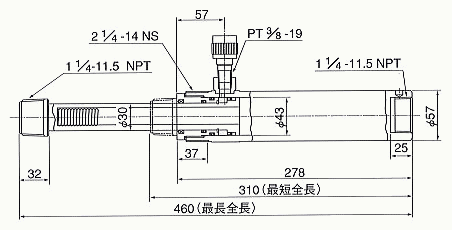

型式：CD5-150

100KN用 （能力50KN）
引きラムシリンダ
スプリング戻し型

■仕 様

型 式	押し 能力 KN	ストローク mm	受圧 面積 c�u	必要 油量 �t	最長 全長 mm	最短 全長 mm	カプラ	質量 kg	最高使用 圧力 MPa
CD5-150	50	150	7.45	115	460	310	S-100B	4.6	70
