単動形押し拡げシリンダ（スプリング押し戻し形）

● ウェッジラムにはラムカプラが付いております。またご指定によりワンタッチカプラ（安全ロック機構付き）も用意しております。

● ウェッジラム使用時は、特に油圧ポンプに圧力計を取り付けることをお薦めします。

● エア駆動及び電動ポンプなど吐出量の多いポンプには使用しないで下さい。

● 開きストローク（限界）位置での加圧は機器の故障のみならず大変危険ですので禁止して下さい。

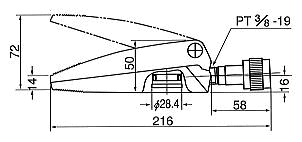

型式：CB4-80　　

40KN用（能力10KN）
ウェッジラム

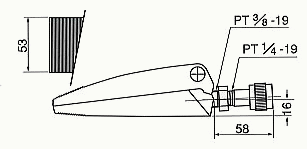

型式：CB10-75

100KN用 （能力10KN）
ウェッジラム

■仕 様

型 式	押し 能力 KN	ストローク mm	受圧 面積 c�u	必要 油量 �t	最長 全長 mm	最短 全長 mm	カプラ	質量 kg
CB4-80	10	6.33	10	72	14	310	S-40B	1.8
CB10-75							S-100B
