サービス／製品一覧BODY AND FENDER TOOLS
当 盤 <アテバン>
パネル裏側に当てる、手持ち用の小さな金敷工具です。様々な面の組合せから成る当盤を修正パネル形状に応じてお選びください。
鋼板パネルの持っている弾性、復元力を最大限利用して修正してください。
 |
 |
 |
 |
| かかと形の緩いテーパーアールと上部の大きい凸アール形です。 92L×66B×37H 1.22㎏ |
側面は両アールの亀の甲形です。 93L×64B×24H 0.75㎏ |
側面はアールと直角で薄型の亀の甲型です。 93L×61B×22H 0.72㎏ |
最も用途の多い標準亀の甲形です。 88L×62B×28H 0.8㎏ |
 |
 |
 |
 |
| アール形状の荒出しに最適です。一番大きい亀の甲形。 100L×64B×39H 1.25㎏ |
全長方向ショートタイプの亀の甲形です。 87L×68B×35H 1.15㎏ |
上部は緩いアール形でかかと形と亀の甲の特徴を合わせています。 112L×61B×29H 1.05㎏ |
両端アール形の平アテバンです。 114L×65B×24H 1.0㎏ |
 |
 |
 |
 |
| 片側上下アール形、片側クサビ形、平アテバン、クサビ形です。 105L×70B×20H 0.8㎏ |

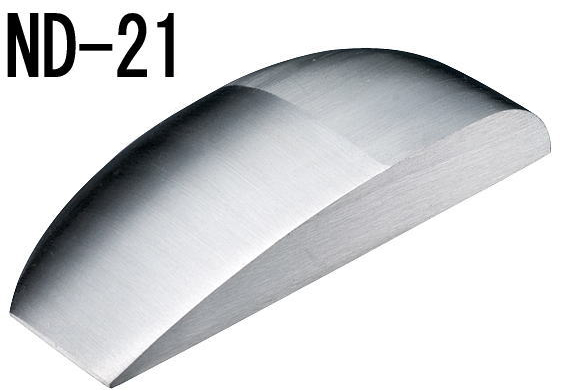

ドアすみや狭い先端のアール部に使用する、片アールクサビ形です。 129L×73B×17H 0.77㎏ |
ND-21と左、右反対形状です。 133L×69B×20H 0.77㎏ |
ミゾに特徴があり、最も小さい万能型です。(受註生産） 80L×60B×39H 0.95㎏ |
 |
 |
 |
 |

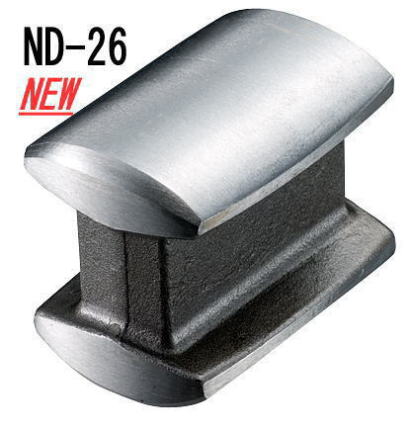

| ミゾはもちろん、すべての面で使用可能、レール形です。 78L×53B×61H 1.15㎏ |
傘のふちがアールカーブ状キノコ、片レール形です。 80L×72B×48H 1.3㎏ |

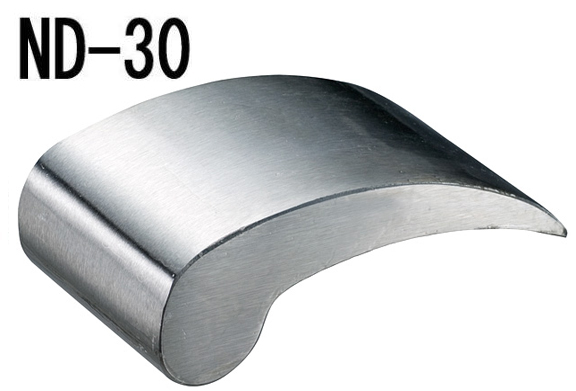

長く強いカーブの表面と、ロールエンド形の裏面です。 118L×63B×17H 1.05㎏ |

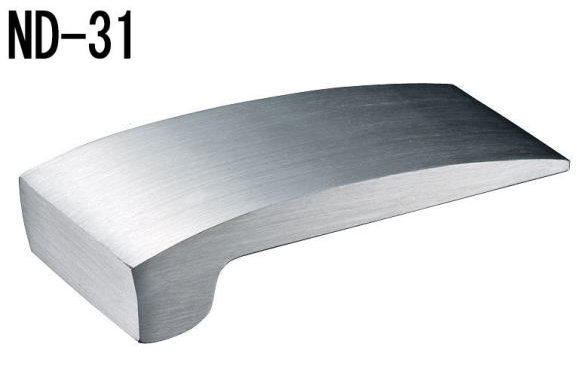

長く緩いカーブの表面とアングルエンドの裏面です。 160L×63B×17H 1.1㎏ |
 |
 |
 |
|

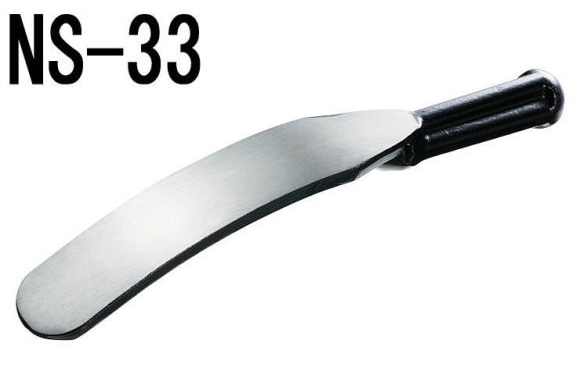

| 手の入らない場所に差し入れ、ナラシ作業をしたり、パネルにアール部を当て背部をポンドハンマーでたたく、大ざっぱな荒出し用。カーブ形スプーン 285L×39B×9H 0.85㎏ |
スライドガラスミゾや手の入らない場所に当て使用します。フラット形スプーン 250L×36B×8H 1.1㎏ |

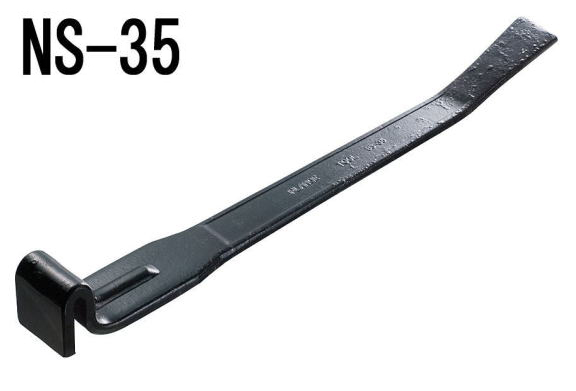

ミゾ部をフランジ（シル）に差し込みフランジを起こす、またヘラ部は長いタガネとして使用します。 347L×38B×6H 0.85㎏ |
